產品介紹

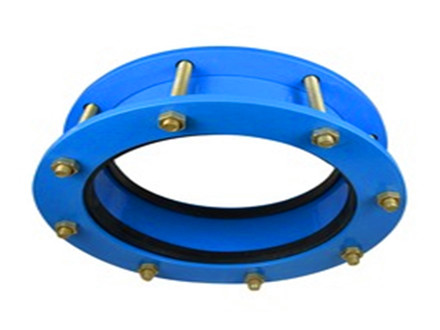

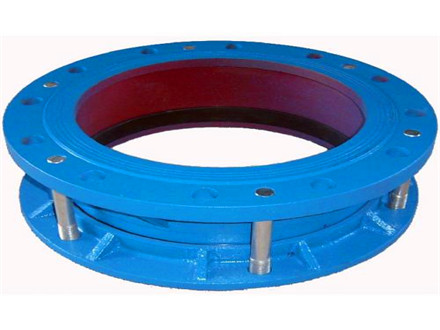

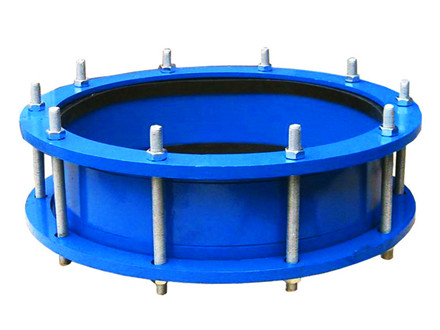

VSSJA(AF)型法蘭式鬆套伸縮接頭能夠通過壓蓋與本體的相互擠壓，造成密封圈的變形從而實現在補償管道軸向位移的同時保證管道線路的高度密封。並且由於它采用的是柔性連接，能夠大大降低管道線路的振動和噪音的影響。保證管道的安穩運行。
1能夠實現管道線路軸向位移的補償。
2在一定程度上降振減噪，保護管道。
3結構簡單，安裝方便，易於維護和保養。
4高品質的材料選擇是產品最基本的保障。
技術參數
序號No. | 名稱Name | 數量Quantity | 材料Material |
1 | 本體Body | 1 | QT400-15、Q235A 、ZG230-450 、1Cr13 20 |
2 | 壓蓋Cover | 1 | QT400-15 、Q235A 、20、 ZG230-450 、1Cr13 |
3 | 密封圈Gasket | 2 | NBR、 CR 、FPM、 NR |
4 | 螺柱Bolt | n | Q235A 、25 、1Cr18Ni9Ti |
5 | 螺母Nut | n | Q235A 、20 、1Cr18Ni9Ti |
公稱直徑Nominal Diameter DN | 管子外徑External diameter of pipe DW | 長度Length | 法蘭連接尺寸Flange connecting dimension | |||||||||
0.25Mpa | 0.6Mpa | 1.0Mpa | ||||||||||
L1 | L | D | D1 | n-do | D | D1 | n-do | D | D1 | n-do | ||
65 | 76 | 105 | 118 | 160 | 130 | 4-14 | 160 | 130 | 4-14 | 185 | 145 | 4-18 |
80 | 89 | 190 | 150 | 4-18 | 190 | 150 | 4-18 | 200 | 160 | 8-18 | ||
100 | 108 | 123 | 210 | 170 | 210 | 170 | 220 | 180 | ||||
114 | ||||||||||||
125 | 133 | 240 | 200 | 8-18 | 240 | 200 | 8-18 | 250 | 210 | |||
140 | ||||||||||||
150 | 159 | 265 | 225 | 260 | 225 | 285 | 240 | 8-22 | ||||
168 | ||||||||||||
200 | 219 | 320 | 280 | 320 | 280 | 340 | 295 | |||||
250 | 273 | 130 | 375 | 335 | 12-18 | 375 | 335 | 12-18 | 395 | 350 | 12-22 | |
300 | 325 | 130 | 160 | 440 | 395 | 12-22 | 440 | 395 | 12-22 | 445 | 400 | 12-22 |
350 | 355 | 490 | 445 | 490 | 445 | 505 | 460 | |||||
377 | ||||||||||||
400 | 406 | 540 | 495 | 16-22 | 540 | 495 | 16-22 | 565 | 515 | 16-22 | ||
426 | ||||||||||||
450 | 457 | 595 | 550 | 16-22 | 595 | 550 | 16-22 | 615 | 565 | 16-26 | ||
480 | ||||||||||||
500 | 508 | 645 | 600 | 20-22 | 645 | 600 | 20-22 | 670 | 620 | 20-26 | ||
530 | ||||||||||||
600 | 610 | 755 | 705 | 20-26 | 100 | 705 | 20-26 | 780 | 725 | 20-30 | ||
630 | ||||||||||||
700 | 720 | 860 | 810 | 24-26 | 860 | 810 | 24-26 | 895 | 840 | 24-30 | ||
800 | 820 | 220 | 225 | 975 | 920 | 24-30 | 975 | 920 | 24-30 | 1015 | 950 | 24-33 |
900 | 920 | 1075 | 1020 | 1075 | 1020 | 1115 | 1015 | 28-33 | ||||
1000 | 1020 | 1175 | 1120 | 28-30 | 1175 | 1120 | 28-30 | 1230 | 1160 | 28-36 | ||
1200 | 1220 | 1375 | 1320 | 32-30 | 1405 | 1340 | 32-33 | 1455 | 1380 | 32-40 | ||
1400 | 1420 | 270 | 1575 | 1520 | 36-30 | 1630 | 1560 | 36-36 | 1675 | 1590 | 36-42 | |
1600 | 1620 | 1790 | 1730 | 40-30 | 1830 | 1760 | 40-36 | 1915 | 1820 | 40-48 | ||
1800 | 1820 | 1990 | 1930 | 44-30 | 2045 | 1970 | 44-40 | 2115 | 2020 | 44-48 | ||
2000 | 2020 | 2190 | 2130 | 48-30 | 2265 | 2180 | 48-42 | 2325 | 2230 | 48-48 | ||
2200 | 2220 | 275 | 2405 | 2340 | 52-33 | 2475 | 2390 | 52-42 | 2550 | 2440 | 52-56 | |
2400 | 2420 | 2605 | 2540 | 56-33 | 2685 | 2600 | 56-42 | 2760 | 2650 | 60-56 | ||
2600 | 2620 | 240 | 300 | 2805 | 2740 | 60-33 | 290S | 2810 | 60-48 | 2960 | 2850 | 60-56 |
2800 | 2820 | 3030 | 2960 | 64-36 | 3115 | 3020 | 64-48 | 3180 | 3070 | 64-56 | ||
3000 | 3020 | 3230 | 3160 | 68-36 | 3315 | 3220 | 68-48 | 3405 | 3290 | 68-60 | ||
3200 | 3220 | 3430 | 3360 | 72-36 | 3525 | 3430 | 72-48 | |||||
3400 | 3420 | 3630 | 3560 | 76-36 | 3735 | 3640 | 76-48 | |||||
3600 | 3620 | 3840 | 3770 | 80-36 | 3970 | 3860 | 80-56 | |||||
3800 | 3820 | 4045 | 3970 | 80-39 | ||||||||
4000 | 4020 | 4245 | 4170 | 84-39 | ||||||||
